Hvordan velge riktig ScreenElementOf Sil
Sil Definisjon og formål
Sil brukes normalt til beskyttelse av rørlednings- og petroleumsprosessutstyr installert nedstrøms silen. Utstyret beskyttet av silene våre er generelt dyrere enn den totale installasjonskostnaden for en sil. Også dette utstyret er avgjørende for rørledningen eller prosessdriften.
Sil bruker perforerte medier og / eller trådnett til silingsformål. Disse materialene er "todimensjonale", noe som betyr at de ikke har kapasitet "Dybde" eller "Dirt Holding". Dette betyr at når en søppelpartikkel blir fanget i det silende mediet, er åpningen blokkert eller plugget inn. Dette resulterer i redusert tilgjengelig åpning for flyt. Silstørrelse og valg er avgjørende for å sikre at rengjøringssyklusens tid, opprettholdelse av partikkelstørrelse og trykkfall oppnås.
Introduksjon:
En av de viktigste designhensynene når du kjøper en sil er å spesifisere perforering eller maskestørrelse på silelementet. Silingselementet (ofte
referert til som en skjerm for WYE siler og en kurv for kurvfilter) er et mekanisk filter som fjerner og holder partikler som er for store til å passere, men som likevel lar det flytende mediet (væske eller gass) passere uhindret. Denne prosessen er illustrert i figur 1. Ved å rengjøre det strømmende mediet hjelper silingselementet til å beskytte dyrt nedstrøms utstyr som pumper, målere, dyser, kompressorer og turbiner.
Silen skal alltid være installert foran pumper og annet dyrt, nedstrøms utstyr for å sikre riktig beskyttelse og problemfri drift. Dette gjelder til og med for" rene linjer" for å beskytte mot skala og ved et uhell innført gjenstander som: verktøy, pakninger, muttere eller bolter.
Bestemme åpningsstørrelse
Generelt bør skjermåpninger være omtrent halvparten av diameteren til den største tillatte partikkelen. Den største tillatte partikkelen er definert som størrelsen på partikkelen som kan passere gjennom nedstrøms utstyr uten å forårsake skade. For eksempel, hvis den maksimalt tillatte partikkelen er 1/16 tommer enn skjermåpningen ville være spesifisert på 1/32 tommer. I tillegg til størrelsen på partikler, må også mengden av rusk i det strømmende mediet tas i betraktning når man bestemmer riktig åpningsstørrelse. Treningselementer kan bare brukes til å fjerne uoppløselige flytende urenheter. Det vanligste spekteret av partikkelretensjon er 1 tomme ned til 40 mikron (0,0015 tomme). Se figur 2 for en sammenligning av størrelser for en rekke vanlige partikler.
Bestemme åpningsstørrelse:
En vanlig feil er å spesifisere en skjermåpning som er for liten for applikasjonen. Dette kan føre til overbelastning og bør unngås av følgende grunner:
• Vedlikeholdskostnadene økes betydelig på grunn av for store rengjøringskrav.
• Trykkfall øker dramatisk.
• Silingselementet kan bli skadet og svikte.
I noen applikasjoner som krever finere filtrering, kan det være tilrådelig å stamme i trinnvise trinn. Dette oppnås ved å plassere gradvis mindre silende elementer i serie.
Byggemateriale:
Uansett filtermateriale som brukes, er det vanligste konstruksjonsmaterialet som brukes til silingselementer rustfritt stål. Dette skyldes den iboende motstanden mot korrosjon rustfritt stål gir. Som sådan er standard konstruksjonsmateriale for alle silingselementer rustfritt stål Type 304. Andre materialer (316 SS, 316L og Monel) er tilgjengelige etter søknad.
Skjermtyper:
Generelt er silelementer tilgjengelig i tre typer: perforert trådnett og forsterket trådnet.
Perforert:

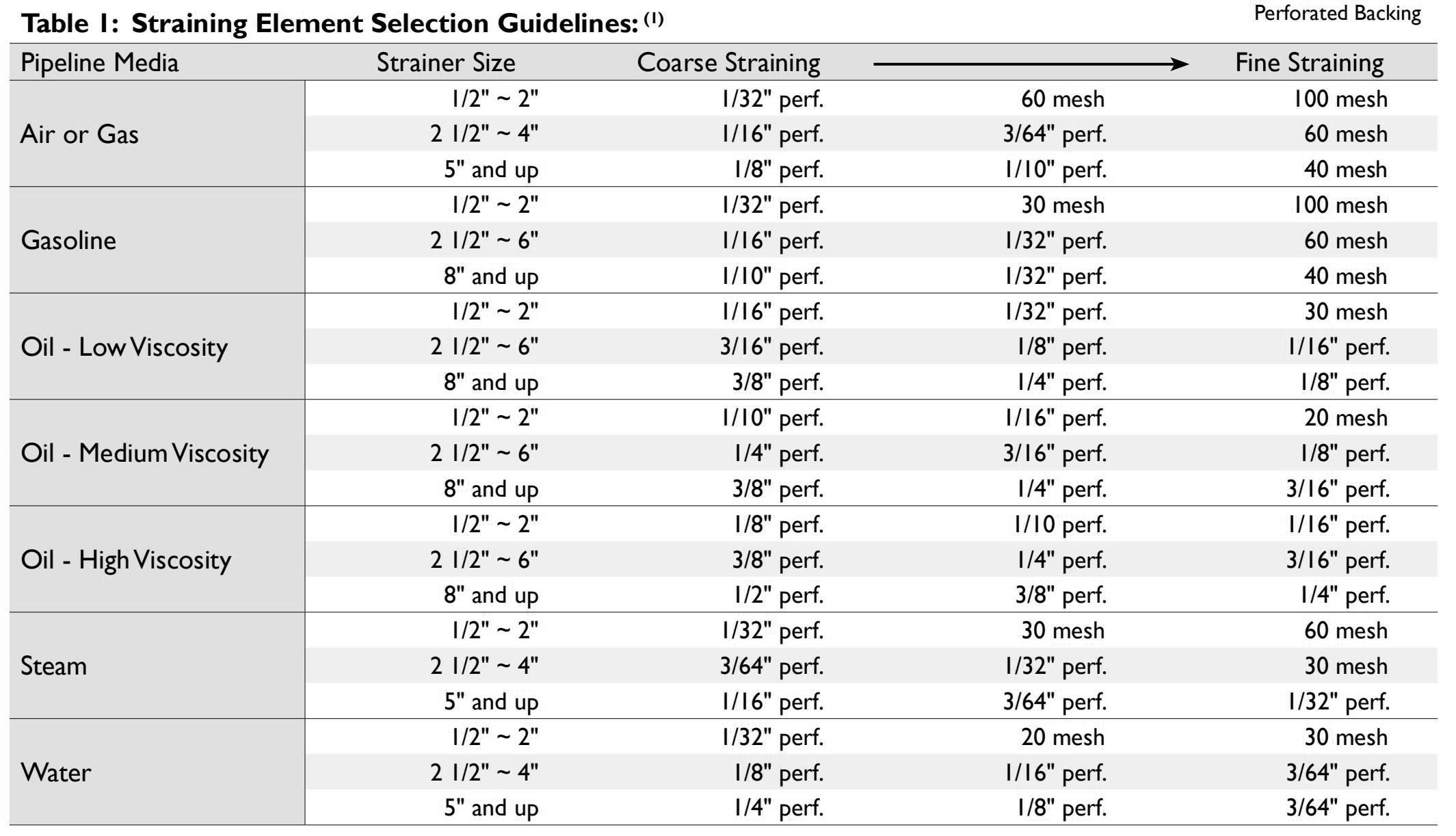

Vi tilbyr et bredt spekter av perforeringsstørrelser. For å gjøre valgprosessen enklere, anbefaler vi en standard perforeringsstørrelse som er egnet for generell service for hver type sil. Standard perforeringsstørrelse er bestemt for å gi den beste balansen mellom åpent arealforhold (OAR), hullarrangement og måletykkelse som resulterer i minst mulig trykkfall. Se spesifikasjonsarket for hvert sil&# 39 for standard anbefalinger for perforeringsstørrelse. I tillegg presenterer tabell 4 en generell veiledning for valg av størrelser på silingselementer for vann, damp, olje, bensin og luft.
60degC forskjøvetRundhullsordning
Wire Mesh:
For finere anstrengelsesapplikasjoner, ned til 40 mikron, er nettnettbelastningselementer tilgjengelig. bruker en monofilament, vanlig firkantet veving som har stor OAR og veldig lav strømningsmotstand. Andre typer vevinger, som vanlig nederlandsk og twilled nederlandsk veving, er også tilgjengelig på forespørsel. Som med perforerte silelementer, har Wehas utviklet standard maskestørrelser som er egnet for generell service for hver type sil. Ikke-støttede trådnettbelastningselementer er bare egnet for siler under 2 tommer, konstruert av 20 eller 30 masker, og som fungerer i applikasjoner med lavt trykk (under 200 psi). For større siler, finere maskestørrelser og applikasjoner med høyere trykk, må det brukes forsterkede meshforede skjermer.
Wire Mesh foret:
I de fleste tilfeller er trådnettbelastningselementer forsterket med et tyngre, perforert metallunderlag for å gi ekstra støtte. Vårt standard perforerte metallunderlag er 5/32 tommer som gir utmerket støtte uten å redusere OAR betydelig.
Wire Mesh med
Perforert rygg
